Турник своими руками на стену: для дома, квартиры, настенный, в дверной проем, на улице

Содержание

инструкция по изготовлению домашнего снаряда

Занятия на турнике дают возможность получать максимальную пользу при минимальных затратах труда и времени. Эта конструкция поможет избавиться от лишней массы тела и преобразить фигуру. С помощью турника можно подтягиваться, осуществляя прямой и обратный, узкий или широкий хват. Благодаря этому развивается мышечная масса верхней части плечевого пояса, трицепсов, бицепсов и груди. Домашний турник приносит также финансовую выгоду. Его владельцам не нужно покупать абонементы в спортзал. А если сделать настенный турник своими руками, то выгода будет ещё более очевидной.

Содержание

  • Общее устройство настенного турника

  • Определяемся с размерами

  • Необходимые инструменты

  • Пошаговая инструкция

    • Подготовительный этап

    • Процесс сооружения

    • Видео: изготовление турника своими руками

    • Процесс установки и крепления

    • Видео: монтаж на стену

Общее устройство настенного турника

Домашний турник устанавливается на стену посредством крепёжных элементов. Такая модель имеет ряд преимуществ:

  1. Компактные размеры настенного турника позволяют без труда размещать его в малометражном помещении.
  2. Конструкцию можно установить на любой высоте.
  3. Она позволяет отрабатывать силовые упражнения, выполнение которых невозможно при использовании других разновидностей турников – например, конструкции, установленной в дверном проёме.
  4. Также в надёжности крепления этого турника можно не сомневаться.

Его единственным недостатком является отсутствие возможности осуществлять перевороты по причине близкого расположения к поверхности стены.

Турник состоит из следующих деталей:

  • рамы;
  • двух треугольных элементов;
  • горизонтальной перекладины.

Прежде чем приступить к монтажу конструкции, следует ознакомиться с чертежами. Они позволяют получить представление о составляющих элементах изделия и способах их крепления.

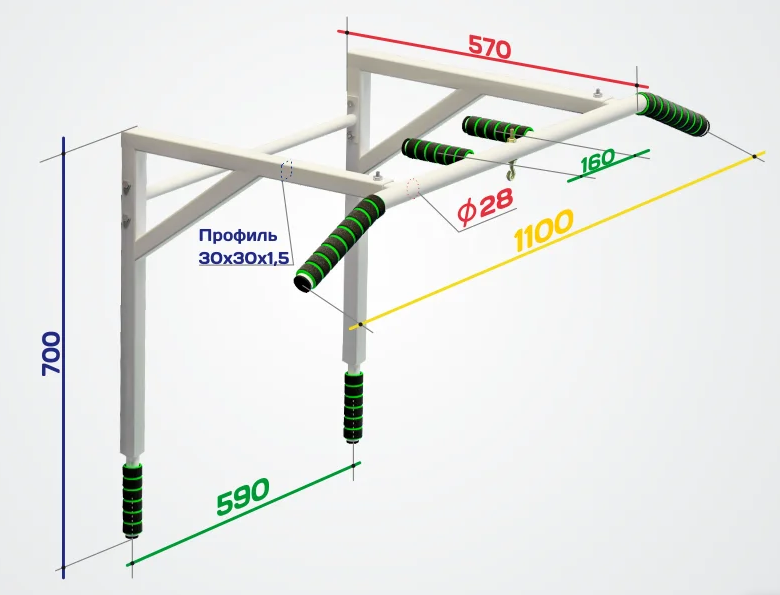

Схема настенного турника

Определяемся с размерами


Размеры будут зависеть от габаритов комнаты и удобства пользования

Это достаточно важный этап. Ведь от того, насколько правильно будут определены параметры будущего турника, зависит удобство выполнения упражнений. Итак, перед изготовлением изделия нужно учесть такие особенности:

  1. Диаметр горизонтальной перекладины должен составлять 3-4 см. Это оптимальная толщина, которая позволит предотвратить болевые ощущения в руках во время занятий.
  2. Располагать перекладину следует немного выше собственного роста. Если установить её ниже рекомендуемого уровня, в процессе занятий нужно будет поджимать ноги, что не способствует качественному выполнению физических упражнений.
  3. Немаловажным фактором является и ширина, от которой зависит прочность перекладины. На этот нюанс нужно обратить особое внимание при сооружении деревянного турника.
  4. Чтобы сделать конструкцию прочной, нельзя располагать слишком далеко точки опоры.
  5. Ширина не должна значительно превышать размер хвата. Достаточно будет места для размещения кистей.

Необходимые инструменты


Для турника понадобится профинструмент

Для работы потребуются:

  • Дрель;
  • Сварочный аппарат;
  • Уровень и рулетка;
  • Молоток;
  • Переноска;
  • Два сверла, одно из которых должно иметь диаметр 6 мм, толщина второго зависит от применяемых крепежей. Для дюбельных болтов этот показатель составляет 12 мм, для анкерных – 10 мм;
  • Мелкозернистый напильник;
  • Ключ гаечный на «13»;
  • Пылесос;
  • Карандаш;
  • Кнопки канцелярские в количестве 5 шт.

Также необходимы будут следующие материалы:

  • 2 металлические трубы длиной 37,5 см и диаметром 3 см;
  • 2 металлические трубы диаметром 3 см и длиной по 50 см;
  • 2 профиля металлических размером 43 см;
  • 2 профиля длиной 41 см;
  • 2 профиля длиной 37, 5 см;
  • Клей ПВА;
  • 5 г растительного или машинного масла;
  • Лист бумаги формата А1.

Пошаговая инструкция

Изготовление турника можно разделить на несколько этапов. Рассмотрим детально каждый из них.

Подготовительный этап


Подготавливаем все необходимые материалы

Это начальная стадия работы. Она предусматривает подготовку необходимых материалов, инструментов, а также рабочего места.

На этом этапе следует определить параметры будущего изделия, которые определяются в зависимости от габаритов вашей комнаты и личного удобства пользования. Нужно убедиться, что на участке стены, где планируется производить установку, отсутствует проводка.

Процесс сооружения

1. Из четырёх фрагментов металлической трубы формируем прямоугольную раму при помощи сварочного аппарата. Длина двух элементов должна составлять 50 см, остальных – 37, 5 см.


Сварочным аппаратом монтируем раму

2. Затем делаем уголки, которые будут установлены на перекладине. Потребуется две такие детали. Для этого располагаем в горизонтальном положении профиль длиной 41 см, к нему крепим вертикально профиль размером 37, 5 см.


Изготавливаем уголки

3. Заканчиваем уголок установкой по диагонали металлического элемента параметрами 43 см. Работу выполняем посредством сварки.

4. В каждом уголке (в его нижней части) делаем отверстия для фиксации перекладины.

Чтобы скрыть головки крепёжных деталей, внешние дыры должны немного превышать размеры внутренних. Собираем всю конструкцию.


Сварочным аппаратом соединяем все элементы воедино

5. Фиксируем уголки по обе стороны перекладины при помощи болтов.

6. Окрашиваем металл в подходящий цвет.


Турник белого цвета будет смотреться ничуть не хуже тех, что установлены в тренажёрных залах

7. Турник собран, теперь осталось повесить его на более подходящей стене в квартире.

Видео: изготовление турника своими руками

Процесс установки и крепления


Вешаем турник на стену

  1. Работу начинаем с выполнения разметки. Определяем участки для отверстий.
  2. Расстилаем на полу подготовленный лист бумаги и ставим на него турник.
  3. Далее при помощи карандаша отмечаем места, на которых будут находиться отверстия.
  4. Затем, используя канцелярские кнопки, прикрепляем лист к поверхности стены на необходимой высоте.
  5. Обязательно нужно проверить, насколько ровно он зафиксирован. От этого будет зависеть удобство пользования турником. Занятия на неровно установленной конструкции могут спровоцировать непропорциональное развитие опорно-двигательного аппарата.
  6. На следующем этапе сверлим отверстия. Но их размер может быть различным в зависимости от используемых крепежей. Для дюбелей понадобятся отверстия 100 мм глубиной и 12 мм в диаметре. Эти крепёжные элементы подойдут для начинающих мастеров, поскольку позволяют без труда устанавливать изделия на любые стены. В том числе на основания из ракушечника и плотного гипса. Также для монтажа турника применяют анкерные болты. Они обеспечивают более надёжное крепление, чем дюбели, но требуют некоторого опыта. Для этих элементов необходимо подготовить отверстие глубиной 75 мм и диаметром 10 мм.
  7. В первую очередь нужно сделать так называемые черновые отверстия. Для этого используют свёрла с меньшим диаметром, чем толщина крепежа. Такой подход поможет избежать ошибок при установке. Например, если дюбели имеют размер 12 мм, для чернового отверстия применяют сверло толщиной 6-8 мм. Если установка осуществляется на стене из кирпича, цемента или бетона, для работы рекомендуется применять дрель, обладающую ударной функцией или перфоратор. В этом случае подбираются свёрла, имеющие победитовую напайку.
  8. В процессе работы перфоратор следует держать перпендикулярно стене. Если глубина черновых отверстий соответствует нужному размеру, можно переходить к чистовому варианту. Подготавливаем дыры необходимого диаметра. В некоторых случаях сверло уходит в сторону, упирается в арматурные элементы или проваливается в стену. Здесь рекомендуется переместить отверстие.

Крепежи должны размещаться достаточно плотно. Поэтому диаметр отверстия должен строго соответствовать толщине анкера или дюбеля. Определить правильную глубину поможет следующий приём. От края сверла отмеряют нужное расстояние и делают пометку маркером. Отверстия необходимо очистить от пыли. Для этого используем пылесос. Теперь можно приступать к установке турника.

Сначала рассмотрим монтаж конструкции с помощью дюбелей:

  1. На пластмассовую часть этих элементов наносим ПВА.
  2. Небольшим количеством клея обмазываем стенки отверстий.
  3. Далее при помощи молотка, совершая лёгкие удары, забиваем дюбеля.
  4. Клей будет сохнуть на протяжении суток. По истечении этого промежутка времени резьбу дюбелей нужно смазать маслом и закрутить их до упора.

Порядок работы с анкерами предусматривает почти аналогичные действия. Но в этом случае не используется клей.

Важно! Если отверстие превышает диаметр дюбелей, перед тем как использовать клей, в них нужно вставить несколько спичек или зубочисток (это позволит добиться плотной фиксации крепежей).

Прочность конструкции зависит не только от качественного крепления, но и от самой стены. Она должна быть несущей. Нельзя производить установку на межкомнатные стены, они далеко не всегда справляются с оказываемой нагрузкой.

Видео: монтаж на стену

Таким образом, мы убедились, что изготовить и установить турник совершенно несложно. Материалы, необходимые для этого, можно приобрести в любом строительном магазине. А пользу от такого изделия можно ощутить сразу после установки.

  • Автор: Наталья Иванцова
