Томагавк топор, чертежи и описание, как бросать и фехтовать, история появления и виды, как правильно бросать, боевое применение индейцами
Считается, что слово «tomahawk», которое дало название топору, произошло от неправильного произношения индейского слова «тамахакан» – режущий предмет.
В доколумбовой Америке индейцы обозначали этим словом что-то типа «камня с вытянутой формой, заточенного с обоих краев и насаженного на деревянную рукоятку». Да и выглядело это приспособление вовсе не так, как все это выглядит в кинофильмах про индейцев. И лишь с открытием Америки словом «томагавк» начали обозначать металлические топоры.
Характеристики и сходства томагавков
Лезвия топоров обладают многими формами, которые приблизительно напоминают самые разнообразные топоры разных эпох или наконечники в копьях, лежащие перпендикулярно древкам. Обухи также обладают несколькими формами, напоминающими прочие топоры, типа клевцов.
Некоторые обухи были в виде молоточков или чеканов со штырями, квадратных и круглых сечений.
Однако был и топор в виде маленькой алебарды. Вследствие своего функционала топор использовался в бою, на охоте, а также в быту – им рубили деревья. Нужен был индейцам этот топор лишь для ближнего боя, метали его по врагам крайне редко.
Метались топоры в основном в качестве спортивного снаряда в процессе тренировок. Функционал боевых топоров позволял снимать лезвия с древков и пользоваться как ножом. Весили такие топоры в пределах полукилограмма, длина режущих кромок лезвий была до 100 мм, а длина прямых древков в пределах полуметра.
Чертёж для изготовления томагавка своими руками
Сделать свой собственный томагавк можно двумя способами:
- Методом ковки;
- С помощью топора-донора, болгарки и электрического точила.
Рассмотрим подробно два этих способа, после чего разберёмся, как изготовить рукоятку.
Для ковки топора понадобится горн и наковальня.
Горн можно сделать из старой кастрюли, просверлив в днище отверстия и частично обрезав боковые стенки. Для поддува воздуха можно использовать старый пылесос или вентилятор от компьютера. В качестве наковальни подойдёт кусок старого рельса.
Горн можно сделать из старой кастрюли, просверлив в днище отверстия и частично обрезав боковые стенки. Для поддува воздуха можно использовать старый пылесос или вентилятор от компьютера. В качестве наковальни подойдёт кусок старого рельса.Для топора подойдёт металл марки 65г. В качестве альтернативного источника стали можно перековать автомобильную рессору. Сначала выковывается подходящий по толщине прямоугольник, в нём с помощью зубила или пробойника делается отверстие проушины. Потом кузнечным (или обычным) молотом заготовке придаётся нужная форма. Заготовка закаляется, после чего производится слесарная обработка.
Закалка кованого томагавка должна быть зонной – лезвие закалено, а обух обычно не закаливается. После слесарной обработки топор насаживается на заранее подготовленное топорище.
Для изготовления томагавка понадобится донор – обычный топор. В качестве первого опытного экземпляра можно взять дешёвый китайский топор. Только качественного инструмента из него не получится.
Хотя если вы боитесь испортить качественный топор, можете попробовать на китайском.
Если вы хотите получить качественный томагавк, используйте старые советские кованые топоры. Хорошей славой пользуются топоры с армейских складов сороковых и пятидесятых годов выпуска.
Сначала нужно сделать чертёж томагавка. Для этого на лист бумаги ложится донор и обводится по контуру. Затем этому рисунку придаётся нужная форма. Следующей операцией будет перенос чертежа с бумаги на топор. Начертив на топоре желаемую форму, следует обрезать лишний металл с помощью болгарки. При резке обязательно используйте защитные очки и перчатки. Не стоит резать слишком быстро, иначе металл перегреется и потеряет закалку. Рекомендуется периодически охлаждать деталь водой. После обрезки заготовка затачивается на электрическом точиле и шлифуется. Если у вас имеется дремель, можно украсить топор надписью или рисунком. Если в процессе работ перегрелся металл, топор нужно заново закалить.
Появление томагавков
Из-за того, что изготовление металлических топоров было недоступно для индейцев, они меняли их у «бледнолицых», появившихся в той местности в начале XVII столетия.
Так первыми томагавками были стальные и усовершенствованные боевые топоры британских морских пехотинцев, использовавшиеся для абордажа кораблей.
Испанские томагавки отличались от английских. Они обладали широкими лунообразными закругленными лезвиями. Живущие в Канаде французы стали первыми, кто начал изготовлять томагавки в виде клевецов.
Современные варианты индейских томагавков
В наше время боевые и тактические топорики изготавливаются из цельных листов металла. Такое изделие по чертежу вырезается из металлического листа, подвергается дальнейшим обработкам на станках и имеет монолитную структуру. Существует и другой способ, который состоит в том, что вырезается только рубящая часть топора. Для нее также подходит инструментальная сталь. Рукоятка изготавливается отдельно. Лучше всего, если она будет из полимерного материала, поскольку это может существенно снизить вес оружия.
Томагавки – грозное оружие индейцев
Обменивая провизию на топоры, индейцы обратили их в еще более грозные орудия.
Они, также научились технике владения топорами и значительно обошли своих учителей, особенно в ближнем бою. В бросании они сами стали непревзойденными мастерами – все, брошенные ими топоры, всегда попадали в цель с расстояния до 20 метров.
Функционал топоров позволял пользоваться ими даже слабым людям благодаря ручкам-рычагам. Характеристики томагавков позволяли орудовать, и в гуще боев, и в схватке один на один. Кроме того, топорами добивали раненных животных.
Конструкция и особенности изготовления
Попадая к аборигенам в обмен на пушнину и другие изделия, обычные топоры порой изменялись до неузнаваемости. Глубокая модернизация оружия проводилась в соответствии с представлением новых хозяев о красоте и удобстве.
Обычно широкая режущая часть полотна стачивалась, таким образом, значительно уменьшалась масса. Это было необходимо, поскольку зачастую томагавк использовался для метания на большое расстояние. Изменялся и обух. Он удлинялся и превращался в клювовидный выступ (клювец), которым можно было наносить точечные удары.
Рукоятка, обух и полотно испещрялись резьбой, а также самыми разнообразными орнаментами, в зависимости от местности, в которую попадал топор и верований индейцев. Ведь в гравировку и роспись вкладывался тайный смысл, выраженный в символах и рисунках. Это, как считали аборигены, должно было помочь им в бою и на охоте.
На оружие крепились талисманы и обереги, защищающие от злых духов. В их качестве могли быть использованы скальпы убитых врагов, клыки хищников, перья птиц и другие предметы, считавшиеся сакральными.
Трубки Мира
Возможно как о самом распространенном виде топоров, можно говорить о трубочных томагавках. В древках топоров были проделаны сквозные каналы, а верхние части древков в местах отверстий затыкались круглыми пробками, сделанными из древесины, рогов оленей или даже металлов. На лезвиях со стороны обухов, размещались емкости под табак. В итоге получался топор-трубка для курения.
Кроме того, имелись трубочные томагавки, которые обладали сакральным значением.
В частности: «священные трубки» или «трубки мира». Проводились специальные обряды, с участием вождей и старейшин, трубки-топоры раскуривались по кругу, символизируя примирение или окончание войн.
«Бледнолицые», которые уважали местные традиции, часто употребляли трубочные топоры. Их богато украшенными преподносили в дар вождям. Лезвия гравировались, а древки украшали самыми разнообразными металлическими деталями.
На что обращать внимание
Любой товар в идеале должен быть долговечным и качественным, чтобы конструкция и материалы соответствовали выполнению конкретных задач. Чтобы избежать неудачной покупки, следует заранее ознакомиться с рядом параметров.
Материал лезвия
Первоначально оно было выполнено из камня, на смену которому пришли медь и железо. Сегодня в большинстве случаев лезвие томагавка изготавливают из углеродистой стали. Ее твердость составляет 50-57 HRc по шкале Роквелла.
Лезвие томагавка выполняют из плотной стали.
Материал ручки
Рукоятка – важная часть топора, на которую приходится прикладываемая сила при ударе.
Поэтому она должна быть прочной. Традиционно применяют лиственные породы деревьев, устойчивые к гниению и деформации. Однако все чаще используют прочные и безопасные искусственные материалы, например, полимеры.
Традиционно ручки делали из дерева.
Соединение
Важно, чтобы голова и ручка были прочно соединены. Главное, чтобы первое из них не слетал с топорища. Это очень опасно. При покупке необходимо проверить на наличие/отсутствие люфта между этими двумя частями.
Размер и вес
Размер имеет значение.
Чтобы эксплуатация тактического топора была удобной, рекомендуется выбрать экземпляр средних габаритов: слишком большой сложно будет транспортировать, а маленький не сгодится для работы.
Между весом головы томагавка и его топорищем должен быть соблюден баланс. Это обеспечит удобство в эксплуатации.
Рукоятка
Томагавк для повседневных дел может иметь обычную деревянную ручку, в силу легкости. А вот тактический или боевой должен иметь топорище, покрытое антискользящим материалом, независимо от погодных условий (дождь, снег) и потоотделения рук.
Добавленные функции
Хвост топора может быть обычным плоским или же заостренным как кирка, гвоздодер. Такие функции могут быть использован в бою, в ситуациях самообороны, преодоления препятствий.
Томагавк.
Миссурийские томагавки
До XIX столетия одни из самых востребованных боевых топоров были «миссурийские». Они получили свое наименование от названия местной реки Миссури. Характерной чертой таких топоров было наличие большого полотна лезвия, которое переходило в простой обух с круглым проухом.
Это и послужило названием для проушных томагавков. Наличие больших поверхностей лезвий позволяло выделывать фигурные отверстия для более привлекательного вида. Поставкой таких топоров занимались французы, проживающие в Канаде. Их дешевое производство позволяло не закалять лезвия, ведь это были боевые топоры.
Томагавки фирмы Cold steel
Фирма Cold steel прославилась производством ножей, топоров, мечей и прочего оружия, которое является симбиозом лучших старинных моделей с новейшими разработками.
Томагавки Cold steel куются из стали марки 1055 и способны справиться с рубкой и метанием. Несмотря на хорошую репутацию, как любое серийное изделие могут нуждаться в доработке. Нередки люфты топора на рукоятке, бывает, что она плохо лежит в руке. При покупке следует внимательно осмотреть приобретаемое изделие, а после покупки провести тестовую рубку. Если понадобится насадить топор более качественно, подложите кожу и намажьте её эпоксидной смолой. Если есть возможность, попробуйте изготовить томагавк самостоятельно.
Эспонтонные боевые топоры
С английского языка «spontoon tomahawks» переводится как эспонтонные томагавки. Самые разнообразные конфигурации и размеры боевых топоров обладали характерными закрученными отростками у оснований лезвий. В европейской армии таким оружием могли обладать только сержанты.
Древки томагавков не расклинивались. Благодаря этому, могли сниматься металлические части лезвий топоров с древков и применяться в качестве боевых ножей. К тому же такие лезвия нередко прикреплялись к боевым дубинкам, которые использовались индейцами.
В большинстве случаев в эспонтонных томагавках делались полости как в трубчатых топорах. Порой попадалось некоторое количество беспроушных эспонтонных топоров, аналогичных старинным топорам кельтов.
Преимущества кустарного производства. Чем лучше кованый томагавк?
Топор своими руками сделать нетрудно. Изделие получится по-настоящему качественным, каким и должен быть классический топор, только в том случае, если оно производится в кузне. В ней можно выковать как стандартный топор, необходимый в хозяйстве для плотницких работ, так и очень эстетичный эксклюзивный томагавк.
Его можно использовать в качестве подарка, сувенира или украшения интерьера. По своим техническим характеристикам кованые изделия намного лучше литых заводских. Это обусловлено особенностями кристаллической решетки металлов, строение которой можно менять во время ковки. В результате собственноручно изготовленный в кузнице томагавк с изменениями в кристаллической структуре хорошо выдерживает силовые и ударные нагрузки, клинок такого томагавка долго остается острым.
Эксплуатационный срок кованных своими руками топоров значительно дольше, чем у заводских изделий.
Торговые томагавки
Торговые томагавки являются самыми простыми и дешевыми топорами среди всех томагавков. Они характеризуются тем, что лезвия, переходящие в простые обухи, были плоскими или закругленными и использовались в качестве молотков.
Были и такие разновидности топоров, у которых лезвия были двустороними. Древки вставлялись и сверху, и снизу проухов, исходя из видов и форм топоров. Благодаря своей форме, их называли «полутопорами», поскольку они были весьма малых размеров.
Этими мини-топорами индейцы пользовались в основном на сельскохозяйственных работах, хотя и для войны тоже. Поставлялись такие топоры самими странами-производителями Англией, Францией, Голландией.
О характере повреждений, нанесенных индейским топором
Исследуемые археологами раскопки на территориях индейских поселений свидетельствуют о том, что наиболее подвержены увечьям от томагавков череп, ключица, ребра и левая кость предплечья.
По характеру повреждений черепа исследованных трупов солдат, погибших от томагавка, сложилось мнение, что удары топором наносились сверху вниз по дугообразной траектории. Повреждения ключицы, очевидно, были произведены в тех случаях, если рубящий удар в голову не достигал своей цели. Ранения левого или правого предплечья встречались реже. По всей вероятности, они могли быть произведены, когда человек прикрывал свою голову. Второй техникой, которую использовали воины того времени, был дугообразный рубящий удар по корпусу. Он наносился по горизонтальной траектории. В таких случаях повреждения получали ребра.
Томагавки типа алебард
С английского языка «halberd tomahawks» переводится как алебардовые томагавки. Это точные копии алебард, однако с короткими рукоятками. Главным образом использовались при торговле с туземцами. Древки закреплялись при помощи конусообразных втулок. Такой метод крепления позаимствовали у копий.
На окончаниях древков топоров находились металлические штыки конфигурацией типа острого конуса.
Металлические части лезвий были цельными, прорези отсутствовали. По форме лезвия были широкими и полукруглыми с одной стороны. Тогда как другая сторона и сверху напоминала плоское острие.
Алебардовые томагавки были в «ассортименте». Некоторые были без остриев сверху, а некоторые острия были в виде стамесок. В некоторых острия заменяли изогнутые крюки, шипы или чашечки для табакокурения.
Были модели с разборными головками, которые можно было накручивать на вертикальные втулки с остриями по резьбе. К тому же каждое из остриев можно было прикреплять, конечно, если имелась нарезанная резьба. Имелись и такие томагавки, которые не обладали втулками для древков, поскольку полностью были металлическими.
Позднее возникли томагавки с древками из латуни и других металлов. Они вставлялись в гнезда и заклепывались с помощью заклепок. Такие древки обладали самыми разнообразными формами. Они были плоские, круглые, заостренные на концах.
Несмотря на то, что эти изделия не были удобными для применения в бою, такими топорами индейцы демонстрировали свою принадлежность к вождям, потому что наличие таких топоров было признаком, указывающим на статус вождя.
Недостатки современных моделей
Современная индустрия выпускает множество видов томагавков на любой вкус. От откровенно хищного SOG m48, до вполне мирно выглядящего Jenny Wren Spike, рекламируемого как женский. Вообще современные томагавки условно можно разделить на три группы:
- Идентичные. Такие топоры выпускает только фирма Cold steel. Представляют собой кованый топорик на деревянной ручке, надеваются методом обратного всада;

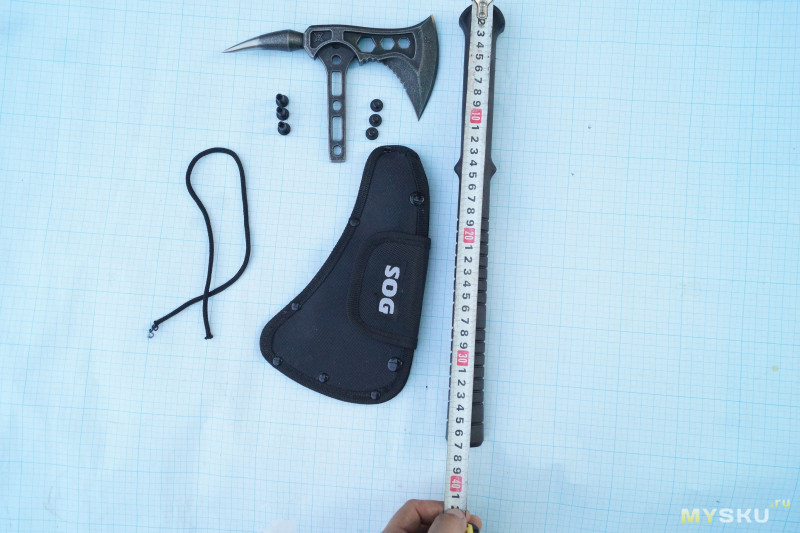

- Томагавки, прикреплённые к пластиковой ручке. Это пресловутый SOG m48 и ему подобные модели;
- Томагавки, вырезанные из цельного куска металла, с накладками в районе рукояти.

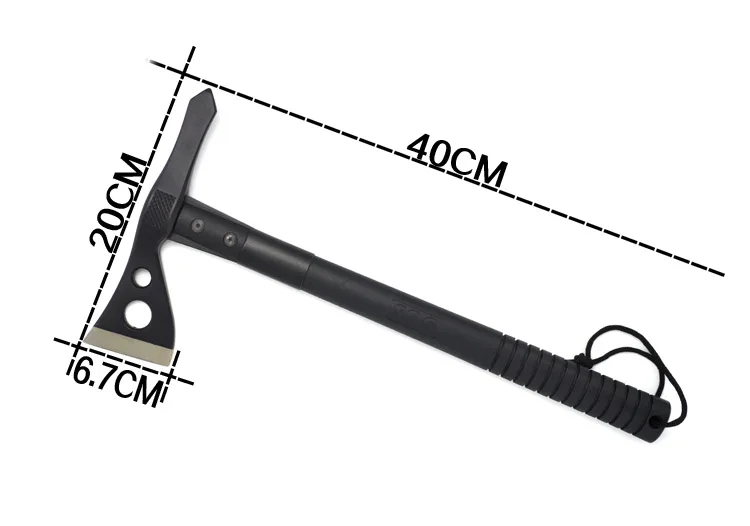

Современный томагавк с пластиковой ручкой
Томагавк из цельного куска металла
Рассмотрим подробнее достоинства и недостатки каждого вида.
Идентичные томагавки представляют собой классическую конструкцию топора, которая остаётся неизменной на протяжении сотен лет. Обычно изготавливаются самостоятельно или заказываются у кузнецов.
Несмотря на невзрачный вид, являются грозным оружием, проверенным множеством боёв на протяжении столетий. Их отличает простая конструкция, идеальная балансировка, возможность подогнать рукоятку конкретно под свою руку и простота в ремонте. Сам топор «неубиваемый», а рукоятку несложно сделать своими руками.
Томагавки на пластиковой ручке имеют очень грозный вид. Благодаря небольшому весу, работать ими можно с большой скоростью. Обух часто выполнен в виде клевца, молотка или даже второго лезвия. Данные топоры в процессе эксплуатации выявили множество недостатков. Круглая ручка часто прокручивается в руке при ударе, из-за чего удар получается скользящим. Абсолютно не пригоден для метания, несмотря на уверения продавцов (рукоятка ломается после нескольких ударов о дерево). Практически не годится для хозяйственно- бытовых работ. Томагавк такого типа больше годится для того, чтобы напугать, чем для серьёзной работы.
Цельные томагавки назвать топором можно с большой натяжкой. Скорее это клинки, имеющие форму топора.
В силу особенности конструкции и маленького веса рабочей части не способны выполнять роль мощного пробивающего оружия. Очень сильно натирают руку при использовании. Их единственный плюс именно в цельной конструкции, сломать которую очень сложно.
Если вы хотите приобрести действительно настоящий боевой томагавк, выбирайте идентичные фирмы Cold steel, а лучше сделайте своими руками или закажите у кузнеца.
Основные разновидности томагавков
Были еще боевые топоры-томагавки, имеющие молотки на обухах, или томагавки-молоты, весьма похожие на трубочные топоры, однако не такие вычурные, как торговые топоры с молоточками на обухах. Применяли такие топоры не одни лишь индейцы, но и североамериканские поселенцы, а также колонисты-стрелки, пользовавшиеся ими в качестве ременных топоров.
Топоры с остриями или крюками со стороны обухов – пиковые томагавки, схожие с абордажными топорами. Палицы атапасков тоже можно отнести к томагавкам. Это были изделия из оленьих рогов с выступающими ответвлениями, в которые вставлялись острия из того, что было под руками.
Тактическое оружие
Боевые топорики, которыми экипировались американские солдаты, в наше время подверглись основательной модификации. Появились современные и более усовершенствованные варианты томагавков. Поскольку данные изделия предназначались не только для выполнения боевых задач, их стали называть тактическими.
Очень востребованными тактические топоры и томагавки были у американских солдат времен проведения операции “Буря в пустыне”. Не имея под рукой компактного и удобного приспособления для взлома дверей, солдаты вынуждены были таскать с собой огромные пожарные топоры. Тактические топорики значительно легче и маневренней, к тому же они, кроме своей основной задачи (рубящей), выполняют еще ряд дополнительных функций. Ими можно сбивать навесные замки, отжимать двери, разбивать стекла в автомобилях и т. д. В боевой обстановке такой топор считается незаменимым, особенно когда нежелательно применять огнестрельное оружие. Подобные ситуации могут возникать, если бой ведется поблизости от горючих и взрывоопасных веществ, ядохимикатов.
Особой популярностью тактические топоры и томагавки пользуются в спецподразделениях Соединенных Штатов Америки. В армии Советского Союза данные модели не прижились. Военное командование СССР вначале планировало вооружать личный состав тактическими топориками, но со временем посчитало, что это будет слишком дорого. Аналогом американским томагавкам в Красной Армии стала саперная лопатка, которая, по мнению советского руководства, ничем не хуже.
Томагавки наших дней
Невзирая на то, что уже минуло почти 200 лет, томагавки и в наши дни актуальны, благодаря своему функционалу. Главным образом, на них было обращено внимание перед вьетнамской войной.
Известному в те времена индейцу, служившему в американской армии Питеру Лагано, удалось разработать пиковый боевой топор-томагавк, который весьма неплохо можно было метать.
В настоящее время томагавк топор может быть использован в туризме, в некоторых видах спорта, однако чаще всего его можно увидеть в качестве исторической реконструкции.
Тактический М48
Рубящая часть в таком изделии, как топор томагавк М48 Hawk, изготавливается из нержавеющей стали марки 440с, подлежащей в заводском изготовлении дальнейшей обработке в виде нанесения на нее черного покрытия.
Длина топорика составляет 39 см, длина клинка – 95 мм, толщина — 2 см. Рукоятка томагавка M 48 Hawk является усиленным полипропиленовым изделием, к которому при помощи силовых болтов и стального, усиливающего устойчивость посадки клинка обода крепится рубящая часть. Длина рукоятки составляет 34 см. Тактический топорик весит 910 граммов. В комплект к нему прилагаются специальные нейлоновые ножны.
Томагавк своими руками / Гостевая / НеПропаду
САЙТ ИСТОЧНИК
Как сделать томагавк самостоятельно
Среди прочего разнообразия самодельного холодного оружия на этом сайте, мы не заслужено обделили вниманием такое своеобразное оружие, как индейский томагавк. Лишь на первый взгляд этот метательный топорик кажется анахронизмом.
На самом деле, это достойное подробного описания оружие, является очень интересным, в плане спортивного метания по цели. Метание томагавка во многом отличается от метания например того же метательного ножа. Мы не будем заострять пока внимания на способах метания томагавка и не полезем в описательную историю создания этого оружия индейскими мастерами древности. Наша цель попробовать сделать томагавк своими руками в домашних, так сказать условиях.
В первую очередь, для тех, кто решился на изготовление томагавка, нужно приобрести кузнечный горн. Но так как покупные горны в целом довольно не дешевы, то вы может изготовить мини горн самостоятельно. Во-вторых, вам нужно, если вы до сих пор не являетесь кузнецом, приобрести некоторые кузнечные навыки. Для этого обратитесь к знакомым специалистам, либо почитайте специальную литературу, тренируясь на обрезках любого металла.
Кое-какая технология ковки металла описана в разделе изготовление меча. Думаю, она не слишком будет отличаться от ковки топорика томагавка.
Итак для того чтобы выковать топорик, не обходимо найти кусок высокоуглеродистой стали марки 1095 и 15N20. Можете поинтересоваться у специалистов и попробовать другую марку стали. Но автор этого томагавка некто Джо Шиласки рекомендует именно эту.
Прежде чем приступить к ковке, давайте посмотрим, из чего же собственно состоит топорик томагавка. Посмотрите на рисунок и изучите все его части, думаю это необходимо, чтобы ясно представить, что же вы хотите сделать.
Далее нагреваем в горне стальной биллет
По идее, чтобы выковать качественную заготовку, биллет делают из нескольких слоев, отковывая их по отдельности и сваривая ковкой вместе. Автор отковал биллет из 400 слоев, укладывая сначала слои стали марки 1095, а потом марки 15N20. Но, для такой сложной технологии ковки вы должны быть высококлассным специалистом кузнечного дела. Мы же с вами обычные самодельщики, и нам простительно отковать топорик томагавка из цельного куска металла. Предположим, что вы это уже сделали и выковали биллет.
Теперь эту заготовку нужно осадить для увеличения диаметра стали, нагрев для этого один конец и постучав по нему молотком.
Далее делаем заготовку плоской, предварительно добавив к стали флюс и помещая ее в горн для доведения требуемой температуры нагрева. Отковывая заготовку, постоянно осматривайте ее с боков и сверху, чтобы добиться симметричной формы. Для придания нужной формы, сделайте деревянный шаблон и постоянно сверяйте по нему размеры и саму форму топорика
После того, как вы добились нужной вам формы, сталь необходимо «нормализовать». Для этого заготовку нужно нагреть до «немагнитного» состояния и остудить при комнатной температуре. Затем снова нагреть и положитьостывать в горячий ящик наполненный песком или опилками.
Теперь, когда черновая заготовка закончена, приступим к ее дальнейшей обработке, то есть придания окончательной формы по деревянному шаблону
Но предварительно нужно снять окалину и сделать грубую шлифовку.
Крупным сверлом проделайте отверстие для топорища строго под углом девяносто градусов относительно головки топорика.
Теперь зажимаем заготовку в тиски и обрабатываем отверстие напильником, добиваясь нужной формы
Вообще, сейчас пойдет довольно трудоемкая и нудная работа напильником, чтобы выбрать и придать форму шейке, шеврону, обуху, формовке. Но тут уж зависит от желания, придать красоту и достоверность вашему томагавку.
Если вам в облом работа напильником можете оставить и так (хотя в этом случае нарушится балансировка томагавка, поэтому если вы хотите метать томагавк, а не колоть им полешки, попутно забивая обратной стороной гвозди, советую довести работу до конца. Балансировка достигается уменьшением слоя металла на шейке головки томагавка), приступив к изготовлению рукояти.
Думаю не нужно подробно описывать, как делать рукоять томагавка. Если вы справились с таким сложным процессом, как ковка, то столярные работы для вас «семечки»
Еще один трудоемкий процесс предстоящий нам при обработке томагавка – это грубая и тонкая шлифовка. Как правильно производить шлифовку, описано все в том же разделе изготовления меча, поэтому я не буду повторяться и стирать подушечки пальцев на клавиатуре впустую.
После придания окончательной формы томагавку, топор нужно подвергнуть закалке. Закаливать металл можно в отработанном машинном масле, нагрев его до температуры 145 градусов по Фаренгейту, например горелкой. Более подробное описание закалки стали описано в разделе «закалка стали».
Топорик томагавка можно также отполировать до зеркального блеска, или придать красивый окрас путем химической обработки металла.
А позже выложу способы окраса о которых говорится выше.
